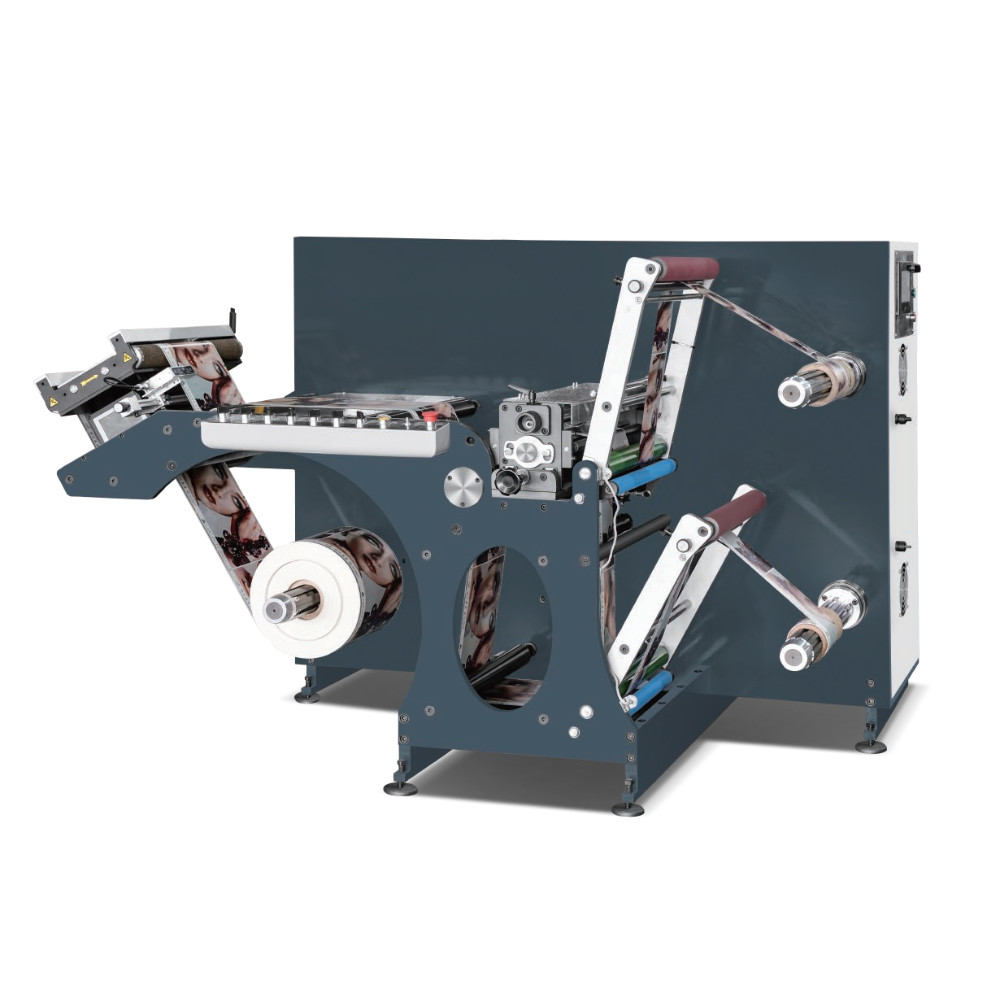

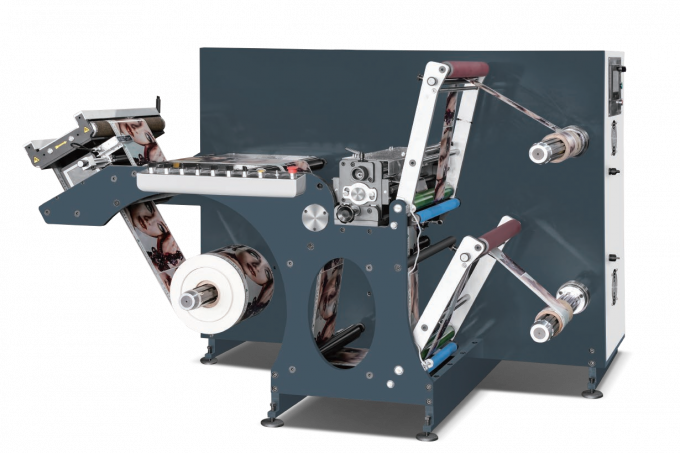

FQ-320C Maszyna do szybkiego cięcia

Cechy

Automatyczna maszyna do cięcia papieru FQ-320C jest produktem pomocniczym automatycznej maszyny do cięcia. Maszyna ta nadaje się do cięcia wąskich kawałków papieru.Ma licznik liczników i licznik liczb.Rozwijanie jest kontrolowane przez prowadzenie sieci, struktura całej maszyny jest kompaktowa, szybka, o wysokiej wydajności, funkcjonuje charakterystycznie prosty, działa stabilnie.

Parametry techniczne

FQ-C Maszyna do cięcia wysokiej prędkości
Model	FQ-320C	FQ-370C	FQ-480C
Prędkość cięcia	200 m/min
Maksymalna szerokość sieci	320 mm	370 mm	480 mm
Maksymalna średnica rozwijania	700 mm
Maks. średnica obrotowa	600 mm
Wymiary	2100 * 1250 * 1300 mm	2100 * 1300 * 1300 mm	2100 * 1400 * 1300 mm
Silnik główny	4 kw
napięcie	380V, trójfazowa
Min. Szerokość cięcia	10 mm
Maszyna	około 2500 kg

Konfiguracja

1- Z 1pc 3 ′′ wał rozwijający, automatyczny wał powietrzny.
2- Z dwoma, trzema wiązkami zwrotnymi, automatycznym wiązką powietrzną.
3- Z licznikiem.
4Z chińskim przewodnikiem.
5Z 10 sztuk noży.
6Maszyna ma wentylator do odpierania obciętych boków.

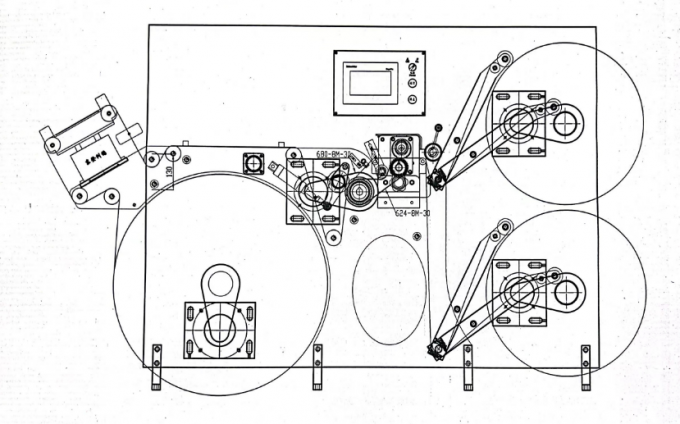

7- Z rolką ciśnienia w zwrotce jako rysunek.
8Maszyna z 25 mm osłoną powietrzną.
9Maszyna jest wyposażona w 4 serwo silniki, jeden do rozwijania, jeden do wiertniczki, dwa do odwijania (w górę i w dół)
10- Z platformą po rozwinięciu.

OK4000/8000 System kontroli (opcja)

Funkcje systemu (pełny zakres)

100% obserwacji w pełnym obrazie: obejmująca ustawienia bagażnika i cały proces produkcji;
Jakość obrazu HD:Based on high-resolution camera;
Stabilizacja obrazu:za pomocą obrazów w czasie rzeczywistym obrazy są automatycznie zsynchronizowane i nie ulegają spowolnieniu podczas automatycznego wykrywania przez przejrzyste etykiety;
Nie szkodzi zdrowiu operatorów i zmniejsza zmęczenie:Użycie źródeł światła LED zamiast światła strobowego,światło jest miększe i bardziej jednolite;
Szybkie i łatwe ustawienie zadań;
Niezawodne i stabilne działanie.

Konfiguracja systemu

Kamera skanująca linii OK4000 do kontroli druku;
Komputer przemysłowy wykorzystuje 64-bitowy procesor ośmiordzeniowy, który jest szybszy.
b. urządzenia do monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania, monitorowania i monitorowania.
Przyjąć zintegrowany projekt źródła światła, łatwy w instalacji;
Importowana szybka dwukanałowa karta akwizycji.

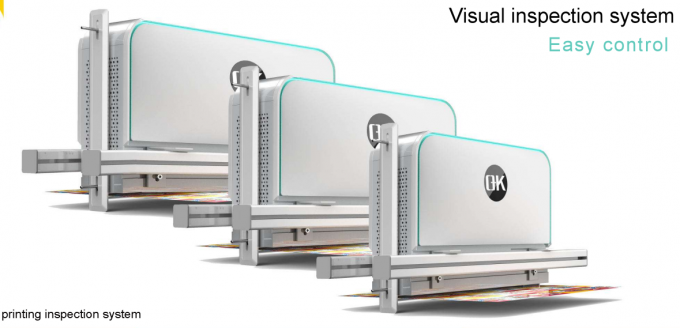

System kontroli wizualnej

Wprowadzenie 100% systemu kontroli wad,od obserwacji w pełnym zakresie,do braku standardowego wykrywania + wykrywania zrzutów odpadów,do wysokiej precyzji wykrywania w pełnym zakresie + systemu przepływu pracy.Z pomocą konstrukcji modułowejW ramach programu, klient może zrealizować wszystkie swoje wymagania dotyczące zestawu systemów za pomocą modułów opcjonalnych.System wykorzystuje specjalne źródło światła z konturem w celu poprawy kontrastu między przezroczystej etykiety a papieru opakowaniaNiezależnie od tego, czy papier jest przejrzysty, czy nieprzezroczysty, czy nawet biały, system może zakończyć wykrycie.Może wykryć prawie wszystkie przezroczyste etykiety dla braku standardowych i brudnych odpadówW przypadku pustej etykiety system ma absolutną zaletę. System może swobodnie przełączać się między zwykłym źródłem światła a źródłem światła konturowym.
Szybkość pozyskiwania obrazu: 30 klatek na sekundę, wykrycie w czasie rzeczywistym pełnej klatki.
Maksymalna prędkość kontroli:150 m/min-500 m/min (wybierz w zależności od modelu systemu).
Maksymalna szerokość kontroli: 180-1100 mm (wybierz w zależności od modelu systemu).

Pełny zestaw OK4000-4K/8k zawiera poniższe części

1. Kamera skanująca linię -- OK 8000 ((4/8K rozdzielczość)
2/ Kartę przechwytywania / OR-X4C0-XPD00
3. Soczewki (włączając pierścień łącznikowy, pierścień adaptera itp.)-- Apo-Componon 2.8/40
4Kabel danych kamery... MVC-1-1-7M
5Źródło światła kopuły
6Adapter źródła światła (włączając kabel danych, kabel zasilania)
7Koder R58S10-9C10M5-24L-5000
8. Wtykacz wtykowy ((220V)
9Przycisk (metalowy)
10.Wykres (włącznie z przewodami-243V5QSB)
11. Klawiatura ((K120 USB)
12. Mysz ((M170 drut)
13- Kable zasilania.
14Przełącznik zasilania NES-100-24
15Światło ostrzegawcze ((24V)
16.Pokój sterujący--TF-A610H-B250MD3V-8700K-16G+128G

Etykietka:

Place of Origin:	China
Nazwa handlowa:	PRINTYOUNG
Orzecznictwo:	CE
Model Number:	FQ-320C 370C 480C

Minimum Order Quantity:	1 Set
Cena:	US 16000 ~ 19000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	45 days
Zasady płatności:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Model:	FQ-320C , FQ-370C , FQ-480C	Slitting Speed:	200 m/min
Max. Web Width:	320mm , 370mm , 480mm	Max. Unwinding Diameter:	700 mm
Maks. średnica przewijania:	600 mm	Dimensions:	2100 * 1250,1300,1400 * 1300 mm
Main Motor:	4 kw	Voltage:	380V , 3phase
Min. Cutting Width:	10 mm	Machine Weight:	about 2500kgs
