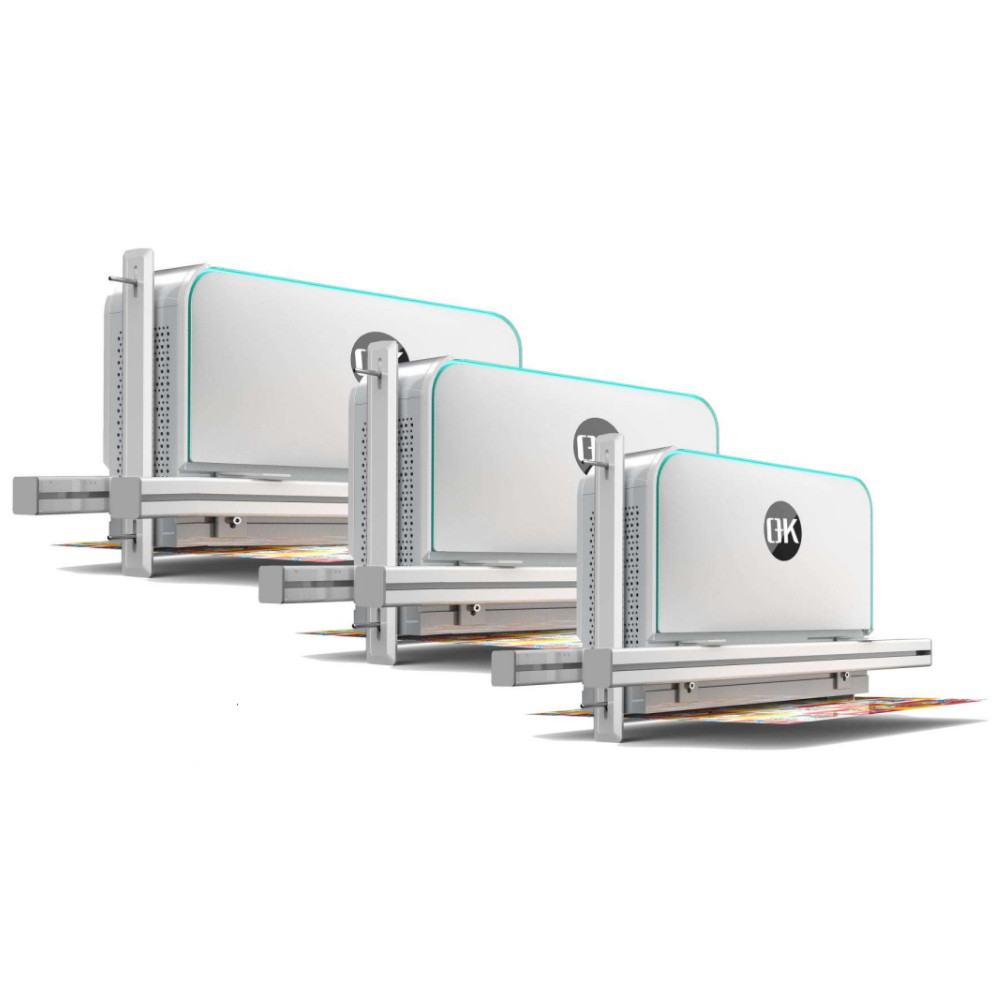

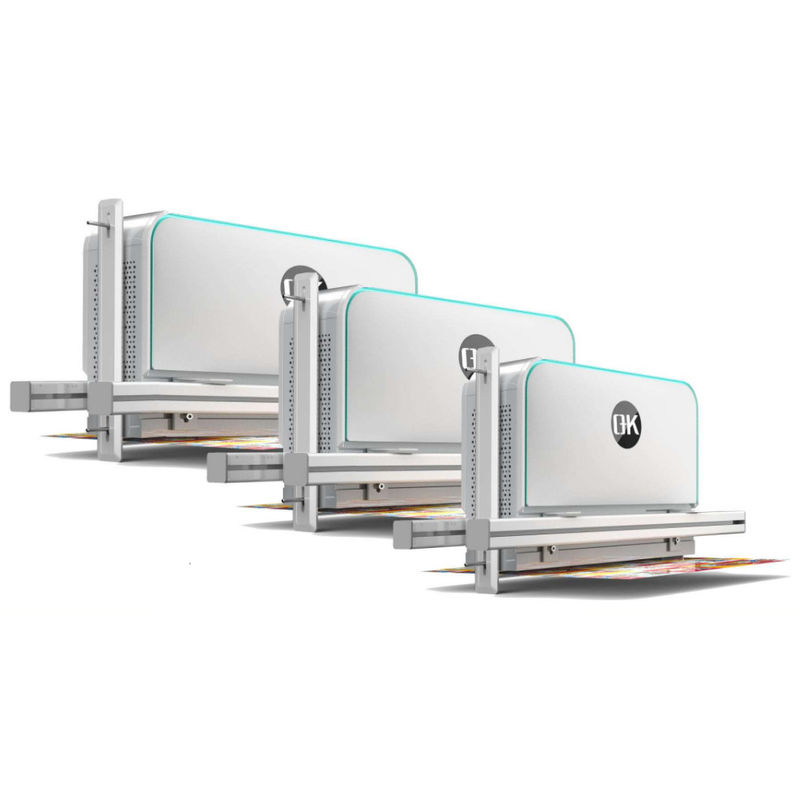

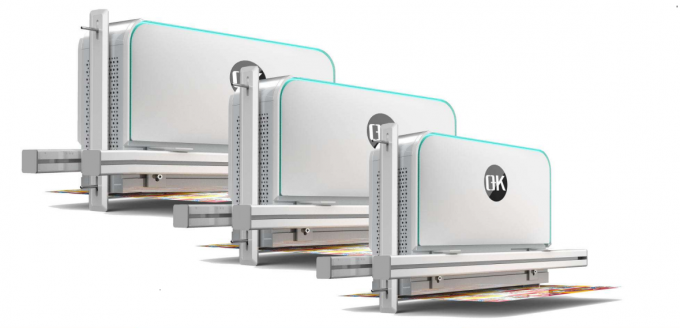

Name: System kontroli wizualnej online OK-4000
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: OK-4000
Price: 10000 USD
Availability: InStock

System kontroli wizualnej online OK-4000

Cechy

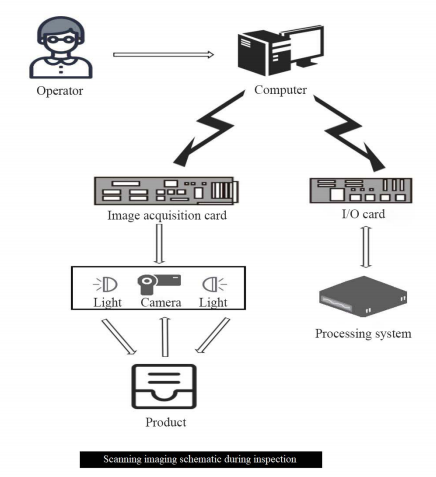

System wizualnej inspekcji online jest szybkim systemem kontroli jakości w celu wykrycia wad powierzchni druku. Bazuje na technologii wizualnej maszyny w celu osiągnięcia 100% kontroli produktów.Zasada polega na wykorzystaniu szybkiej kamery skanującej do skanowania obiektu, aby uzyskać obraz drukowanej powierzchni produktu,które są przekształcane w dwuwymiarowe dane kolorowe przez kartę pozyskiwania obrazu i przesyłane do przemysłowego komputera do przetwarzania w czasie rzeczywistym.obrazek jest wyświetlany bezpośrednio na interfejsie człowieka-maszyny do odniesienia operatora;z drugiej strony,przetwarzacz jest wykorzystywany do identyfikacji i analizy zebranego obrazu,a następnie przesyłania wyniku do systemu kontroli do przetwarzania przez personel kontroli jakości.

Wprowadzenie 100% systemu kontroli wad,od obserwacji w pełnym zakresie,do braku standardowego wykrywania + wykrywania zrzutów odpadów,do wysokiej precyzji wykrywania w pełnym zakresie + systemu przepływu pracy.Z pomocą konstrukcji modułowejW ramach programu, klient może zrealizować wszystkie swoje wymagania dotyczące zestawu systemów za pomocą modułów opcjonalnych.System wykorzystuje specjalne źródło światła z konturem w celu poprawy kontrastu między przezroczystej etykiety a papieru opakowaniaNiezależnie od tego, czy papier jest przejrzysty, czy nieprzezroczysty, czy nawet biały, system może zakończyć wykrycie.Może wykryć prawie wszystkie przezroczyste etykiety dla braku standardowych i brudnych odpadówW przypadku pustej etykiety system ma absolutną zaletę. System może swobodnie przełączać się między zwykłym źródłem światła a źródłem światła konturowym.
Szybkość pozyskiwania obrazu: 30 klatek na sekundę, wykrycie w czasie rzeczywistym pełnej klatki.
Maksymalna prędkość kontroli:150 m/min-500 m/min (wybierz w zależności od modelu systemu).
Maksymalna szerokość kontroli: 180-1100 mm (wybierz w zależności od modelu systemu).

100% obserwacji w pełnym obrazie: pokrywa ustawienia bagażnika i cały proces produkcji;
Jakość obrazu HD:Based on high-resolution camera;
Stabilizacja obrazu:za pomocą obrazów w czasie rzeczywistym obrazy są automatycznie zsynchronizowane i nie ulegają spowolnieniu podczas automatycznego wykrywania przez przejrzyste etykiety;
Nie szkodzi zdrowiu operatorów i zmniejsza zmęczenie:Użycie źródeł światła LED zamiast światła strobowego,światło jest miększe i bardziej jednolite;
Szybkie i łatwe ustawienie zadań;
Niezawodne i stabilne działanie.

Parametry techniczne

System kontroli wizualnej online OK-4000
Rozstrzygnięcie horyzontalne	00,15 mm
Rozdzielczość pionowa	00,15 mm
Szerokość wykrywania	10 mm ~ 1500 mm
Maksymalna prędkość	450 m/min
Dokładność wykrywania wad punktowych	powierzchnia uszkodzenia > 0,2 mm^2
Dokładność wykrywania pasów	obszar wadliwy > 0,1 * 5 mm
Dokładność wykrywania rejestracji	Horyzontalny > 0,15 mm, pionowy > 0,25 mm

Uwaga:Rozstrzygnięcie wykrywania pionowego zależy od maksymalnej prędkości wykrywania, a minimalna rozdzielczość pionowa może osiągnąć 0,05 mm.Maksymalna prędkość konstrukcyjna 450/min odnosi się do maksymalnej prędkości, jaką można osiągnąć przy rozdzielczości 0.15mm.

Konfiguracja

Pozycja	Skład
Oprogramowanie do kontroli	System wizualnej inspekcji online
Główne sprzęt	•Kamera CMOS do skanowania linii o dużej prędkości i rozdzielczości •Karta zdjęciowa o dużej prędkości •Kodownik o wysokiej rozdzielczości •Soczewka o wysokiej rozdzielczości •LED źródło jasnego światła (z zasilaczem) •szybkie komputery przemysłowe (włączając procesor, pamięć, wbudowane sprzęt, wyświetlacz, klawiaturę i mysz)
Akcesoria	•Przewodnik sterujący (w tym wbudowany przełącznik powietrza, przełącznik zasilania, SSR, przekaźnik i wentylator chłodzący itp.) •Światło alarmowe i sygnał •Pokrycie do montażu aparatu, osłona ochronna i wentylator chłodzący •Kabel podtrzymujący (kabel do aparatu fotograficznego, przewód zasilania) i wtyczka/uszczelnienie

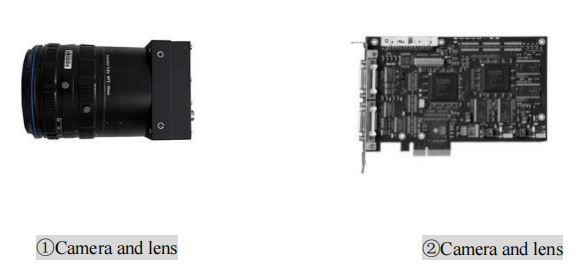

Kompletny zestaw OK4000-4K/8K zawiera poniższe części

1.Kamera skanująca linię - OK 8000 ((4/8K rozdzielczość)
2.Karta przechwytywania--OR-X4C0-XPD00
3.Soczewki (włączając pierścień łącznikowy, pierścień adaptera itp.)-- Apo-Componon 2.8/40
4- Kabel danych kamery... MVC-1-1-7M
5Źródło światła kopuły
6.Adapter źródła światła (w tym kabel danych, kabel zasilania)
7.Enkoder--R58S10-9C10M5-24L-5000
8.Płytka wtykowa ((220V)
9- Przycisk (metal)
10.Wykres (włącznie z przewodami-243V5QSB)
11. Klawiatura ((K120 USB)
12. Mysz ((M170 drut)
13- Kable zasilania.
14Przełącznik zasilania NES-100-24
15Światło ostrzegawcze ((24V)
16.Pokój sterujący--TF-A610H-B250MD3V-8700K-16G+128G

Kamera skanująca linii OK4000 do kontroli druku
¢Komputer przemysłowy wykorzystuje procesor ośmiogłowy 64-bitowy, który jest szybszy
¢Użycie obiektywu o wysokiej rozdzielczości bez zniekształceń
¢Przyjąć zintegrowaną konstrukcję źródła światła, łatwą w instalacji
¢Importowana szybka dwukanałowa karta nabywcza

Zalety systemu wizualnej inspekcji online

1.Zamiast ręcznej kontroli jakości, znacznie poprawiono wydajność produkcji;
2System wykrywania ma silną zdolność przetwarzania, co poprawia prędkość druku i dokładność wykrywania;
3.Szczególnie stosowane w opakowaniach spożywczych, opakowaniach leków,papierze ściennej, etykietach papierosów,folii aluminiowej i innych dziedzinach;
4.Zwróć uwagę na główne wady, takie jak drut nożny, naddrukowanie, wygrzebienia, czynniki obce, otwory, ciągnięcie atramentu, plamy i zmarszczki na powierzchni druku;
5.Przyjazny interfejs użytkownika i bogate funkcje produktu, który jest wygodny dla użytkowników w użyciu i zarządzaniu;
6Poprawa jakości produktów obniża koszty produkcji przedsiębiorstw.

Etykietka:

Place of Origin:	China
Nazwa handlowa:	PRINTYOUNG
Orzecznictwo:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Cena:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
