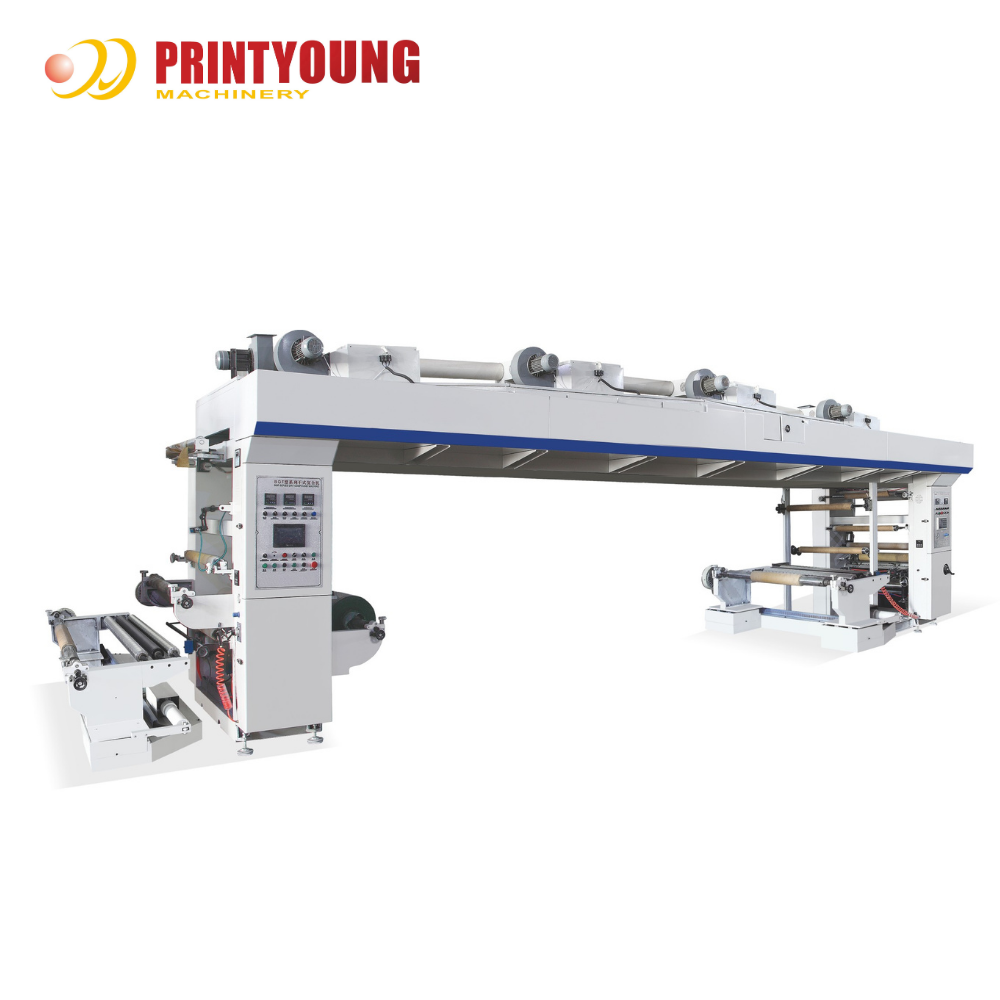

Name: PRY-1300 Automatyczna Elektryczna Laminatka Filmowa Metody Suchej z sterowaniem PLC 3 silnikami Wysoka wydajność 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

Maszyna do laminowania na sucho PRY-1300

Cechy

Energooszczędna maszyna do kompozytów na sucho PRY-1300 o średniej prędkości integruje komponenty elektryczne, pneumatyczne i mechaniczne. Przyjmuje trój silnikowy system sterowania wektorowego, z napięciem w sekcji suszenia kontrolowanym przez system zamkniętej pętli napięcia z ruchomym ramieniem wahadłowym. Jest wyposażona w przemysłowy sterownik PLC i 7-calowy kolorowy panel sterowania dotykowego. Podawanie jest kontrolowane ręcznie przez hamulec proszkowy magnetyczny z wyjściem stałego momentu obrotowego. Charakteryzuje się doskonałą sztywnością i stabilnością pracy. Konstrukcja jest wykwintna, a wygląd piękny. Nadaje się do kompozytów z różnych materiałów foliowych. Jest to Twój idealny wybór.

Parametry techniczne

Maksymalna szerokość materiału foliowego	1300 mm
Szerokość rolek prowadzących	1350 mm
Podłoże powlekane i podłoże kompozytowe	PET 12-60 μm, BOPP 19-60 μm, CPP 30-60 μm, PE 30-100 mm, itp. Folie materiałowe w rolkach
Maksymalna prędkość mechaniczna	180 m/min
Maksymalna prędkość robocza	20 ~ 160 m/min
Maksymalna średnica pierwszej rolki podającej	Φ 600 mm
Maksymalna średnica drugiej rolki podającej	Φ 600 mm
Maksymalna średnica rolki odbiorczej	Φ 800 mm
Trzpień dla rolek odbiorczych i podających	Trzpień pneumatyczny
Średnica rdzenia rolek odbiorczych i podających	Φ3", średnica wewnętrzna Φ76mm średnica zewnętrzna: Φ92mm
Zakres napięcia	3 ~ 30 kg
Całkowita długość pieca	9000 mm (podzielona na 4 strefy)
Maksymalna temperatura pieca	100 °C
Metoda suszenia	suszenie gorącym powietrzem z ogrzewaniem elektrycznym
Zasilanie	3-fazowe 380V, 50Hz
Moc grzałek elektrycznych	90 kW
Moc całkowita	około 110 kW
Wymiary maszyny	około 10500 * 3200 * 3200 mm
Waga maszyny	około 6T

Konfiguracja

Pierwsza sekcja rozwijania

1. Niezależna rama rozwijająca z jednym stanowiskiem. Automatyczna korekcja odchylenia fotoelektrycznego.
2. Zakres ręcznej regulacji poziomej rolki materiału: ±20 mm
3. Napięcie pierwszego rozwijania: hamulec magnetyczny 100 Nm
4. Napięcie drugiego rozwijania: hamulec magnetyczny 100 Nm
5. Napięcie trzeciego rozwijania: hamulec proszkowy magnetyczny 150 Nm
6. Zakres napięcia: 3-50 kg

Jednostka klejąca

1. Metoda klejenia to klejenie ilościowe za pomocą wałka rastrowego. Napędzany przez oddzielny silnik.
2. Wałek rastrowy klejący to wałek dzielony z wałem. Pneumatyczna konstrukcja dociskowa, łatwa do wymiany.
3. Wytrzymałe urządzenie zgarniające to sprzęgło dociskowe pneumatyczne, napędzane poziomo.

Położenie przednie, tylne, górne i dolne oraz kątowe zgarniacza można regulować ręcznie.
4. Zbiornik kleju wykonany jest ze stali nierdzewnej, położenie górne i dolne można regulować ręcznie.
5. Średnica wałka rastrowego: Φ160 mm, średnica wałka dociskowego gumowego: Φ120 mm, jednostka klejąca wykorzystuje silnik o zmiennej częstotliwości typu YVP132S-4, moc: 3 kW

Sekcja pieca

1. Piec 9 metrów. Podzielony na 4 strefy, w pełni zamknięty piec z podwójnym korpusem i nawiewem.
2. Temperatura każdej strefy pieca jest automatycznie kontrolowana, temperatura wyświetlana przez kontroler temperatury.
3. Każda strefa pieca jest wyposażona w oddzielny system suszenia gorącym powietrzem, każda grupa grzałek elektrycznych (15 kW), w celu oszczędzania energii.
4. Otwieranie górnej skrzyni pieca jest sterowane przez cylinder pneumatyczny i wyposażone w urządzenie zabezpieczające z drążkiem podporowym.
5. Centralny przewód odprowadzający powietrze.
6. Cały piec jest zaprojektowany z podciśnieniem.
7. Piec posiada środki izolacji cieplnej i zachowania ciepła.
8. Objętość powietrza na wlocie i wylocie wałka rastrowego w każdej strefie pieca można regulować.
9. Rolka prowadząca w piecu jest rolką aktywną i obraca się z tą samą prędkością co maszyna główna.
10. Po piecu znajduje się system automatycznej korekcji odchylenia ultradźwiękowego.
11. Parametry:

Moc grzałki elektrycznej ze stali nierdzewnej w kształcie litery W: 1,2 kW na sztukę

Moc dmuchawy odśrodkowej typu DF9-1: 2,2 kW (pasujący silnik typu Y90L-2, 4 zestawy)

Maksymalna temperatura pieca: 100 °C

Liczba dysz nawiewnych: 32 (8 × 4)

Średnica rolki prowadzącej w piecu: Φ70 mm

Sekcja kompozytowa

1. Rolka kompozytowa jest rolką aktywną, napędzaną przez 1 silnik główny, prędkość liniowa powierzchni rolki kompozytowej jest synchronizowana z prędkością liniową wałka rastrowego klejącego.
2. Rolka dociskowa kompozytowa jest sterowana przez podwójne cylindry pneumatyczne do otwierania i zamykania. Ciśnienie można regulować.
3. Rolka kompozytowa jest podgrzewana olejem przewodzącym, ciepło jest przekazywane na powierzchnię rolki kompozytowej poprzez cyrkulację oleju przewodzącego, co zapewnia równomierną temperaturę powierzchni rolki kompozytowej w całym kierunku szerokości, co sprzyja zapewnieniu jakości produktu kompozytowego.
4. Mechanizm bębna grzewczego kompozytowego i rolki dociskowej: Ogrzewanie odbywa się przez bęben grzewczy kompozytowy. Materiał warstwy gumowej rolki dociskowej kompozytowej to odporna na ciepło guma silikonowa, twardość Shore A 80-85°. Maksymalna temperatura powierzchni rolki kompozytowej wynosi 80 °C, maksymalne ciśnienie to 500 kg.
5. Temperatura powierzchni rolki kompozytowej (temperatura kompozytu) jest automatycznie kontrolowana przez stałą temperaturę.
6. Parametry:

Średnica stalowej rolki kompozytowej: Φ320 mm.

Średnica rolki dociskowej gumowej: Φ160 mm.

Materiał warstwy gumowej rolki dociskowej kompozytowej to odporna na ciepło guma terpolimerowa, twardość Shore A 80-85°

silnik główny to silnik o zmiennej częstotliwości YVP132M-4, moc: 5,5 kW.

Sekcja nawijania

1. Jednostanowiskowe nawijanie materiału.
2. Wał rozwijający napędzany przez oddzielny silnik z falownikiem.
3. Tłumikowy wałek wahadłowy ze stałym ciśnieniem i system detekcji napięcia z enkoderem obrotowym.
4. Wał materiału wykorzystuje wał rozprężny Φ3".
5. Automatyczne sterowanie w zamkniętej pętli napięciem nawijania.
6. Urządzenie rolki dociskowej szpulki materiału sterowane przez cylinder pneumatyczny.
7. Parametry:

Silnik serwo nawijania. Moc: 7,5 kW

Zakres ręcznej regulacji poziomej szpulki materiału: ±20 mm

zakres napięcia: 3-30 kg.

Etykietka:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	PRINTYOUNG
Orzecznictwo:	CE
Numer modelu:	PRY-1300

Minimalne zamówienie:	1 zestaw
Cena:	USD 32000 Set
Szczegóły pakowania:	Przyjmuje opakowanie odporne na wilgoć i wstrząsy, które nadaje się do transportu drogowego na duże
Czas dostawy:	60 dni roboczych
Zasady płatności:	Akredytywa, T/T
Możliwość Supply:	10 zestawów miesięcznie

Maksymalna szerokość materiału filmowego:	1300 mm	Szerokość rolek prowadzących:	1350 mm
Maksymalna prędkość mechaniczna:	180 m/min	Maksymalna prędkość robocza:	20 ~ 160 m/min
Zakres napięcia:	3 ~ 30 kg	Całkowita długość piekarnika:	9000mm (podzielone na 4 strefy)
Maksymalna temperatura piekarnika:	100 ℃	Metoda suszenia:	Ogrzewanie elektryczne Suszenie gorącym powietrzem
Zasilanie:	3-fazowe 380 V, 50 Hz	Elektryczna moc grzewcza:	90 kW
